De Hyperion iP 3.5, Actieve speakers i.s.m. KS Audio
Pure ambacht in combinatie met digitale perfectie
Ik ben gepassioneerd houtbewerker, en heb mijn vakmanschap kunnen combineren met mijn grootste hobby: muziek.
Benieuwd hoe ze klinken? Kom vrijblijvend langs voor een kop koffie.

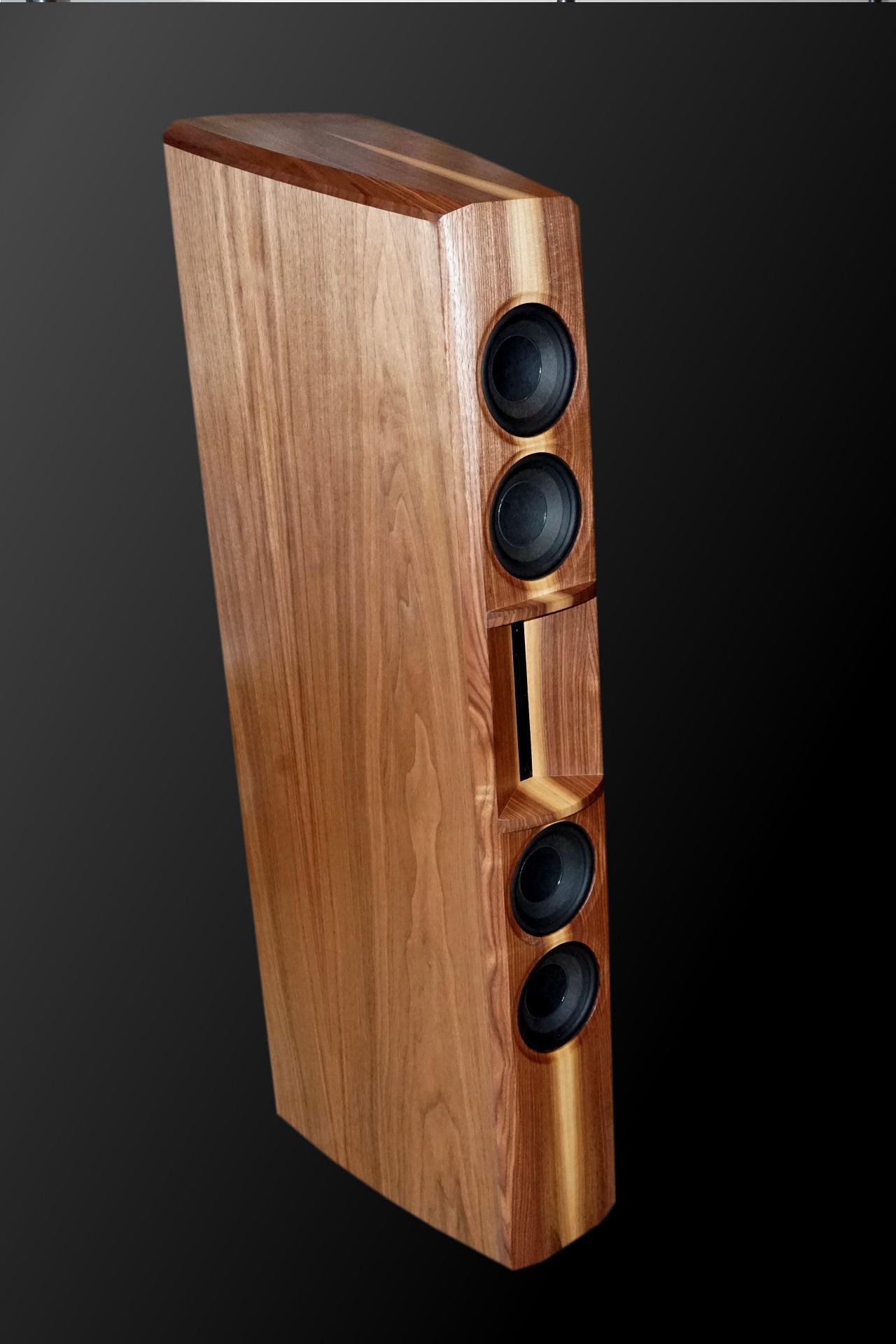

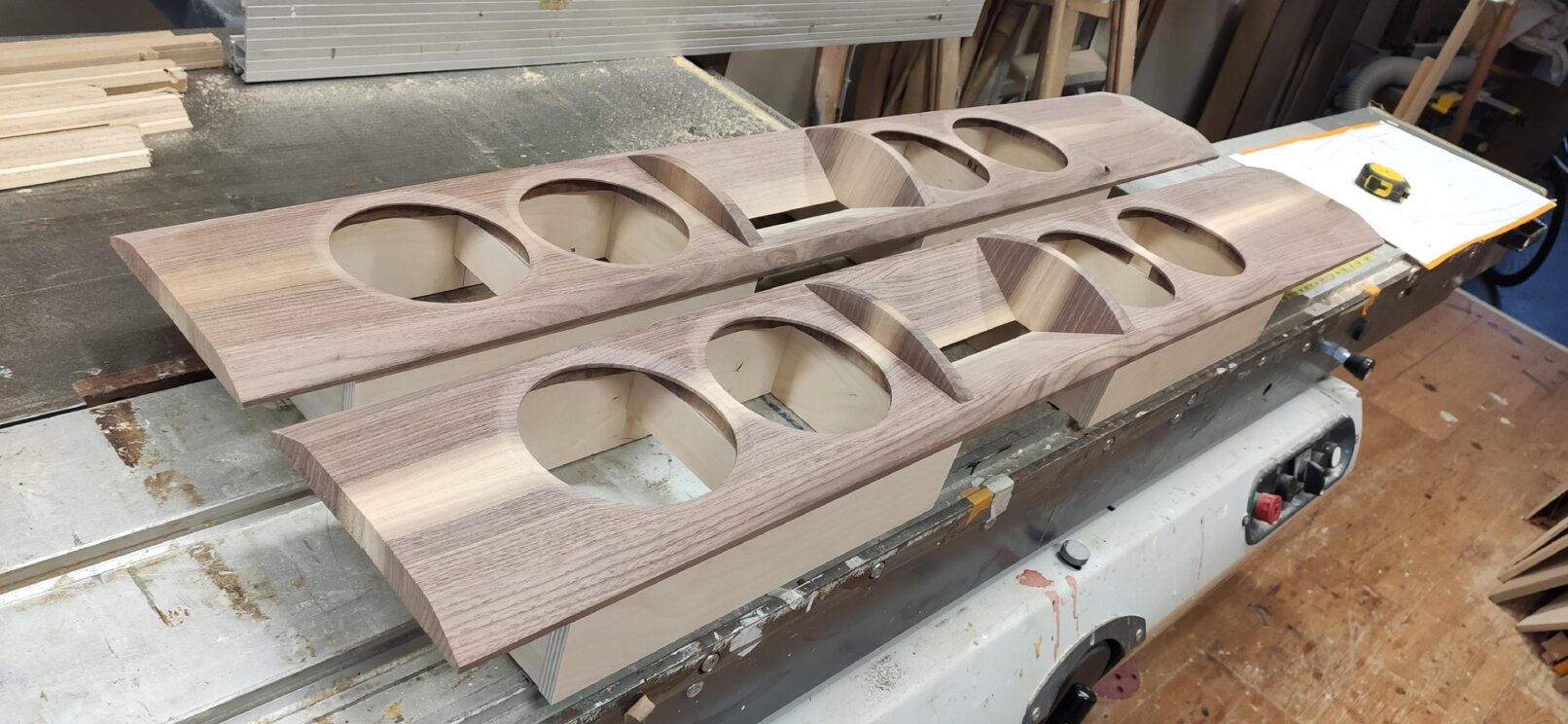

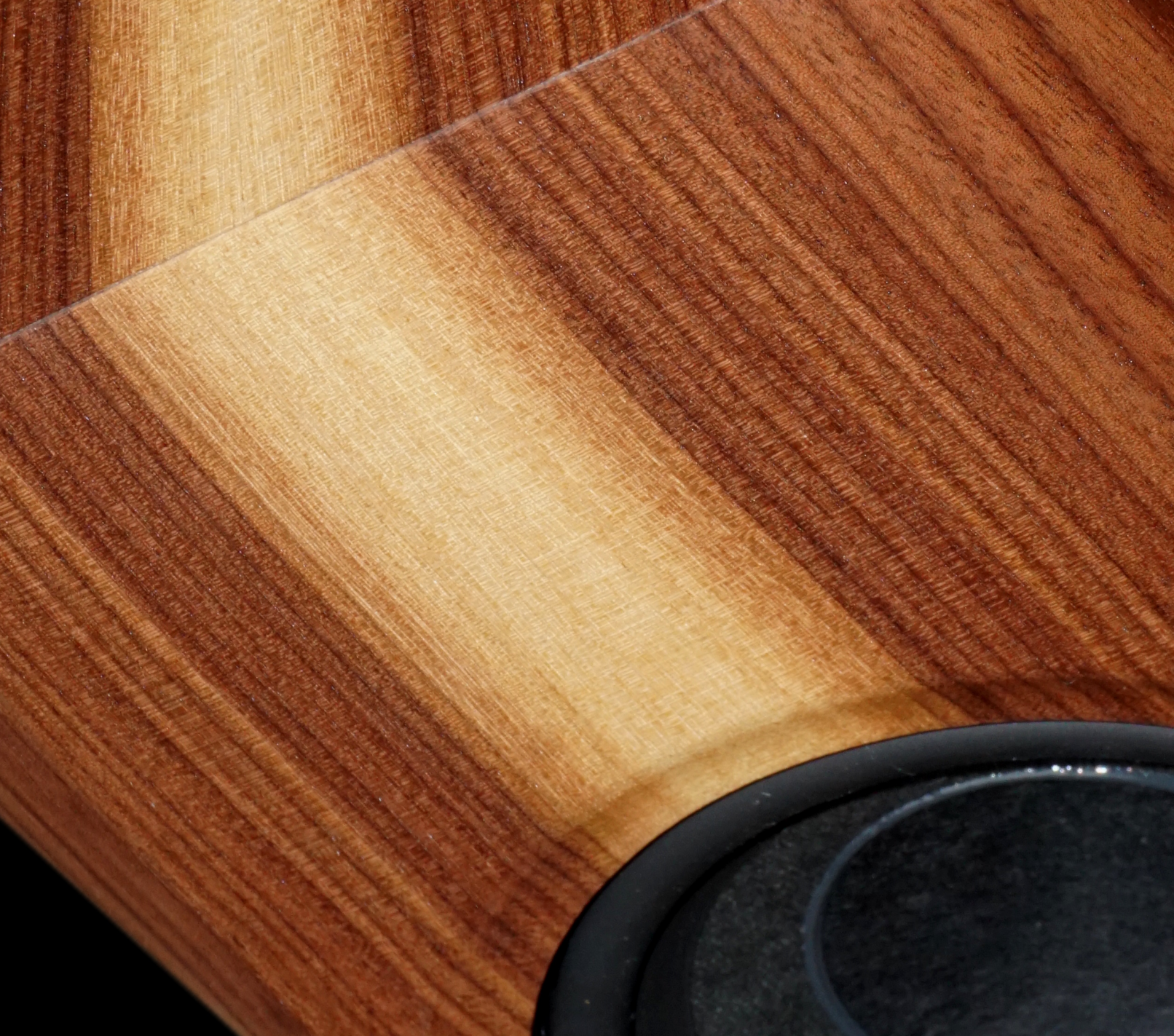

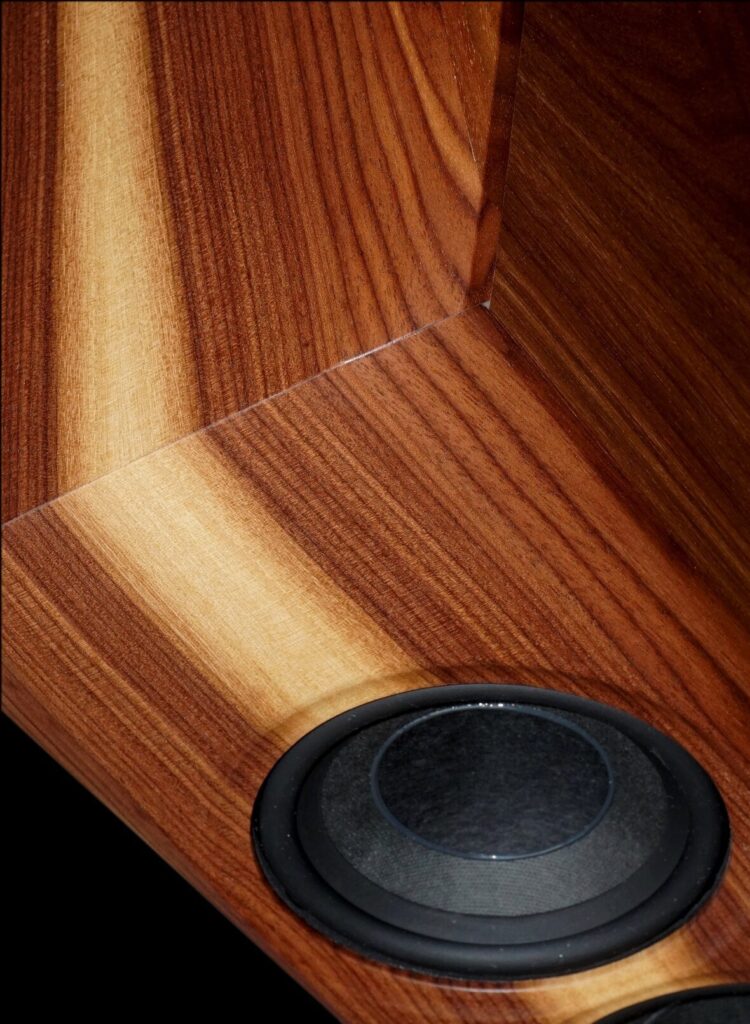

De fronten heb ik gemaakt van massief noten, wat ik in bookmatching (spiegelsymetrisch) verlijmd heb. Dit was de allergrootste uitdaging. Het lichte spinthout komt door de spiegeling mooi tot zijn recht.

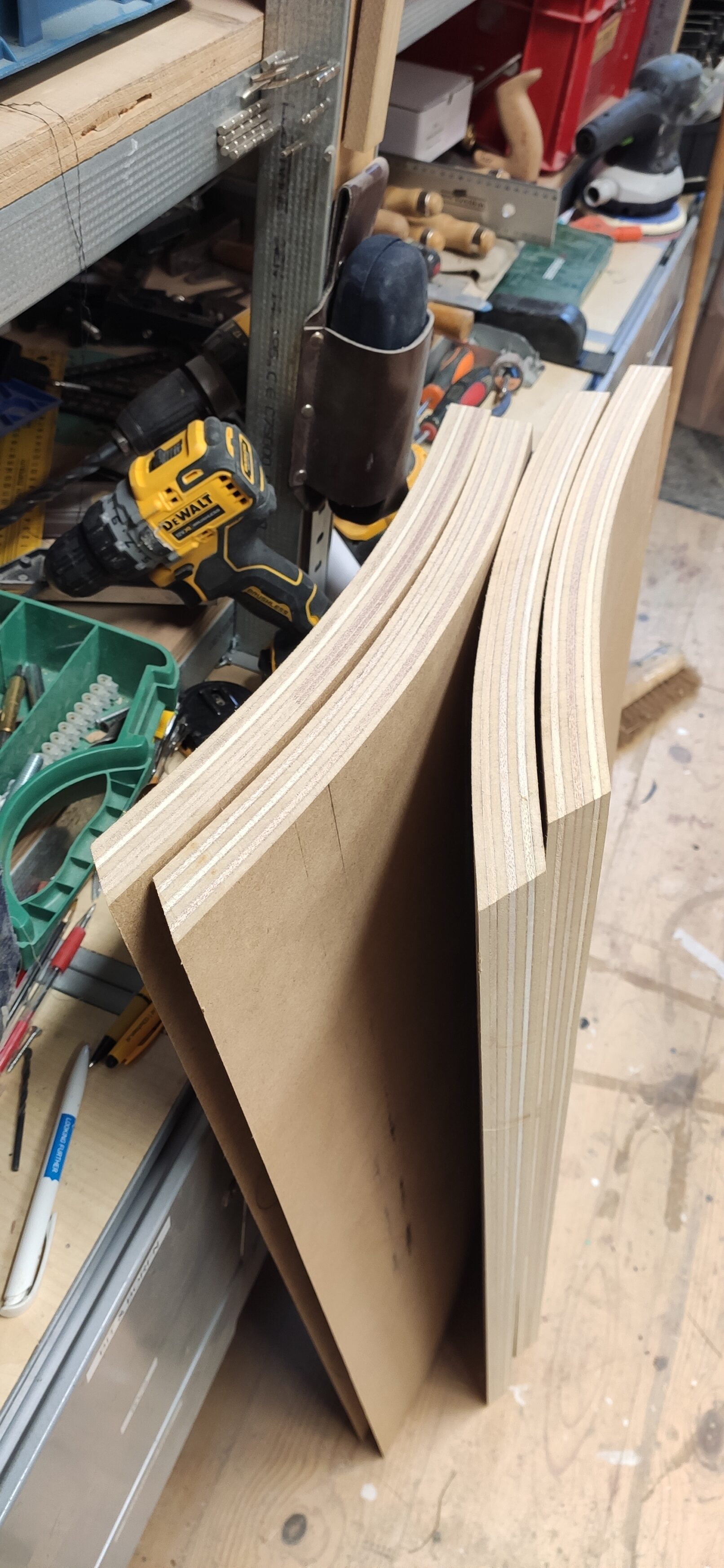

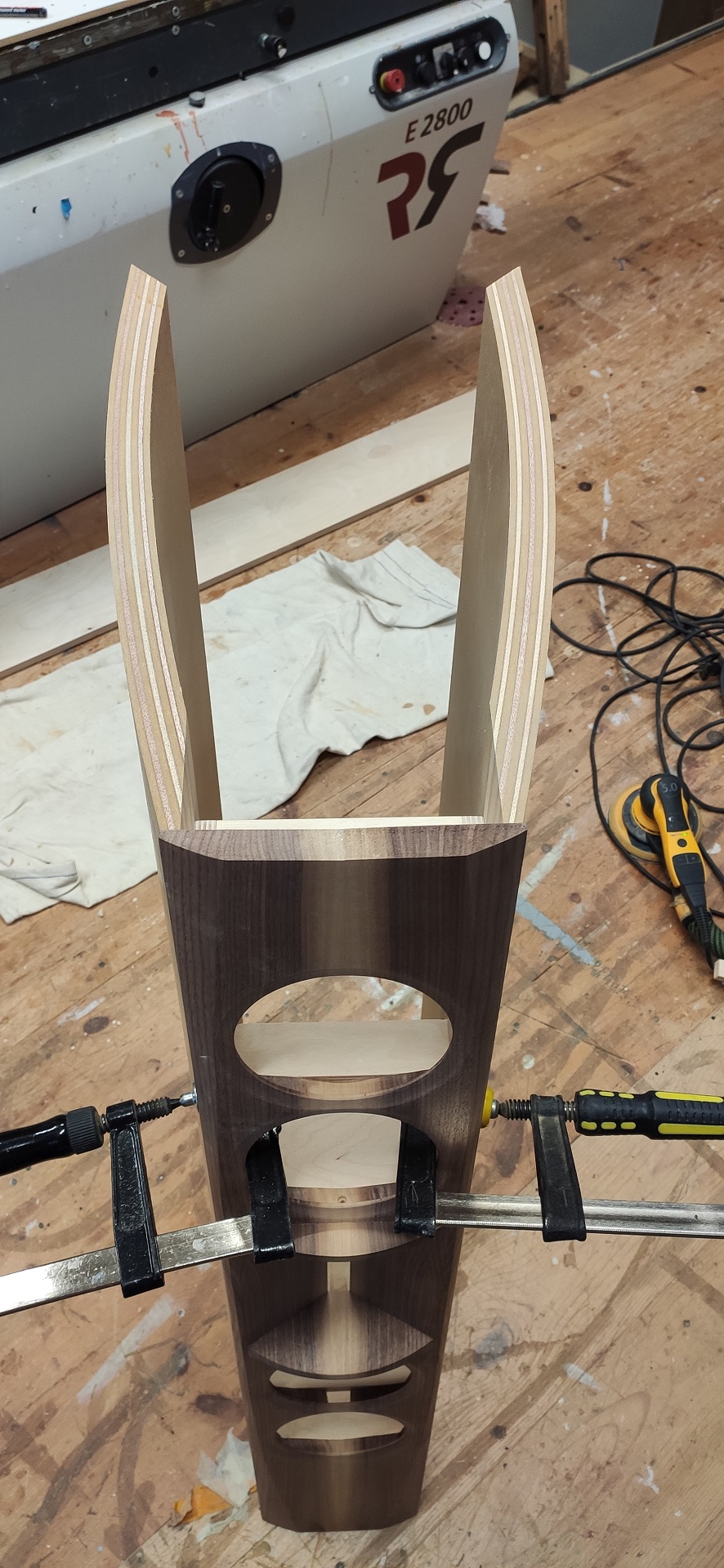

De voorzijde is zo smal mogelijk uitgevoerd om het uiterlijk zo elegant mogelijk te houden, en daarnaast ook ongewenste reflecties te verminderen. De zijwanden gebogen onder een kleine radius, en ook weer bookmatched gefineerd wat perfect aansluit op de fronten.
Bekijk hier de uitgebreide review van Alpha Audio.
Waarom maakte ik deze actieve speakers?
Er waren tijden dat ik veel geld en tijd stak in de zoektocht naar de perfecte combinatie van versterkers, streamers, kabels en speakers. Het leek soms een eindeloze zoektocht.
Langzaamaan groeide de behoefte om te “simplificeren”.
Dat was dan ook de belangrijkste reden waarom ik ben begonnen met het bouwen van actieve speakers. Nu bestaat mijn hele set-up slechts uit een digitale streamer en twee actieve speakers.
Geen wirwar meer van dure interlinks of speakerkabels. Alles blijft in het digitale domein en gaat via digitale XLR-kabels naar de 4-kanaals DSP’s.
Na het horen en zien van Joep’s Hyperion iP 3.5 actieve luidsprekers was ik oprecht onder de indruk. De combinatie van Duitse techniek met het vakmanschap van een Nederlandse meester-meubelmaker hoor je direct terug. Het laag blijft gecontroleerd, stemmen staan levensecht in de kamer en instrumenten vallen moeiteloos op hun plek. Voor wie niet alleen compromisloos wil luisteren naar muziek maar ook zelf wil bepalen hoe haar/zijn luidsprekers klinken én eruitzien, is dit een aanrader.
Samenwerking met KS Audio
Net als bij mijn eerdere projecten heb ik niet het wiel opnieuw uitgevonden op het gebied van speakerbouw. Het ontwikkelen van een goed systeem is zeer complex, en het wordt vaak onderschat hoeveel kennis en ervaring hiervoor nodig is.
Deze keer ben ik een nauwe samenwerking aangegaan met KS Audio.
Dankzij hun expertise en hoogwaardige hardware kon ik een belangrijke stap zetten richting perfectie in actieve luidsprekers. Tijdens het bouwproces gaven zij gericht advies, waarmee we samen het maximale uit dit systeem hebben gehaald.
KS Audio is geen onbekende naam in Duitsland: ze leverden onder andere het complete geluidsysteem voor de wereldberoemde Semperoper in Dresden. Hun doel? Een geluidsweergave die zó natuurgetrouw is, dat het publiek niet eens merkt dat er speakers aanwezig zijn.
Die filosofie sluit naadloos aan bij wat ik nastreef. Ook mijn speakers zijn ontwikkeld met als uitgangspunt een eerlijk, puur geluidsbeeld – zonder kleuring of vervorming. Ik gebruik exact dezelfde techniek in dit systeem.
Daarnaast heb ik mogen samenwerken met Cees Ruijtenberg, een expert op het gebied van speakerbouw. Zijn ervaring en technische inzicht waren van grote waarde tijdens dit project. Zelf richtte ik me volledig op de houtbouw – dat is tenslotte mijn specialiteit.
Specificaties die tot de verbeelding spreken
| Frequency response | 20 – 20.000Hz ±3dB |
| Max. SPL (1m, free field) | 130dB – (138dB peak) |
| Nominal horizontal dispersion | 120° |
| Nominal vertical dispersion | 30° |
| Drivers | LF: Two 10″ ND cone MF: Four 5″ ND cone HF: one 3.5″ mylar ring diaphragm 1.75″ throat compression driver |
| Acoustic Principle | LF: Bass-reflex MF: Vertical array CPC (Constant Phase Sculpture) waveguide |
| Power handling AES RMS/peak | LF: 500W / 1000W MF: 250W / 500W HF: 100W / 450W |
| Amplifiers | Integrated, 4 powerstages: 3x PWM 1x MOSFET |
| Power Supply | SMPS (Switched Mode Power Supply) with power factor correction (PFC) |
| 4 channel DSP | 32-bit, floating point, 192 kHz Sampling frequency |
| Filter Technology | IIR and FIR filters, delay adjustments, contour filters, time allignment |
| Power input | powerCON in/out 110-240V 50-60Hz |
| Signal input | XLR3-F and XLR3-M Analog/AES-EBU autoswitch RJ45 Ethernet 1G T Base for Dante™ and KS AUDIO REMOTE Control, – Dante™ optional |
| Dimensions and weight | H = 114 cm (lower or higher is possible, as desired) W = 15 cm (front), 29cm (back) D = 29 cm Weight = 49 Kilo |
Ken je dat gevoel? Er komt een nummer voorbij dat je het liefst keihard wilt afspelen – zo hard dat je er kippenvel van krijgt. Maar tegelijk ben je bang dat je je luidsprekers overstuurt. Dat was mede de reden deze extreem krachtige actieve luidsprekers te bouwen.
Die grens ligt nu zó hoog, dat ik me daar geen zorgen meer over hoef te maken.
Misschien denk je nu: “Als dit systeem zo hard kan, dan zal het bij lage volumes wel wat tegenvallen.” Maar niets is minder waar. Juist bij normale luistervolumes klinken ze verrassend verfijnd. Dankzij de hoge gevoeligheid van de waveguides hoor je ook bij lage volumes sprankelende details.
Wat kost dit systeem?
De kosten voor een set zijn vanaf € 17.000 tot € 21.000 afhankelijk van je wensen, zoals houtsoort, vorm kasten etc. Alle details zijn bespreekbaar.
En mochten ze te groot zijn voor je huiskamer……De kleinere broer van dit systeem met exact dezelfde hardware kost tussen € 12.000 en € 14.000 afhankelijk van houtsoort naar keuze.
Op verzoek kan ik de schetsen van dit systeem sturen, waarbij model en details ook weer bespreekbaar zijn.
As an enthusiast of natural woodworking along with epox resins finishing… I have to express my awe for this… The way that light line crosses the middle of the whole cabinet… The angle cuts… So many lovely details. Marvelous job!
Ed A. More op Facebook
Specificaties uitgelegd
- De volledig digitale aansturing komt van een 4 kanaals DSP (laag, mid binnen, mid buiten, hoog). Deze kan met behulp van de gebruiksvriendelijke KS Audio Remote geheel naar eigen voorkeur ingesteld worden.

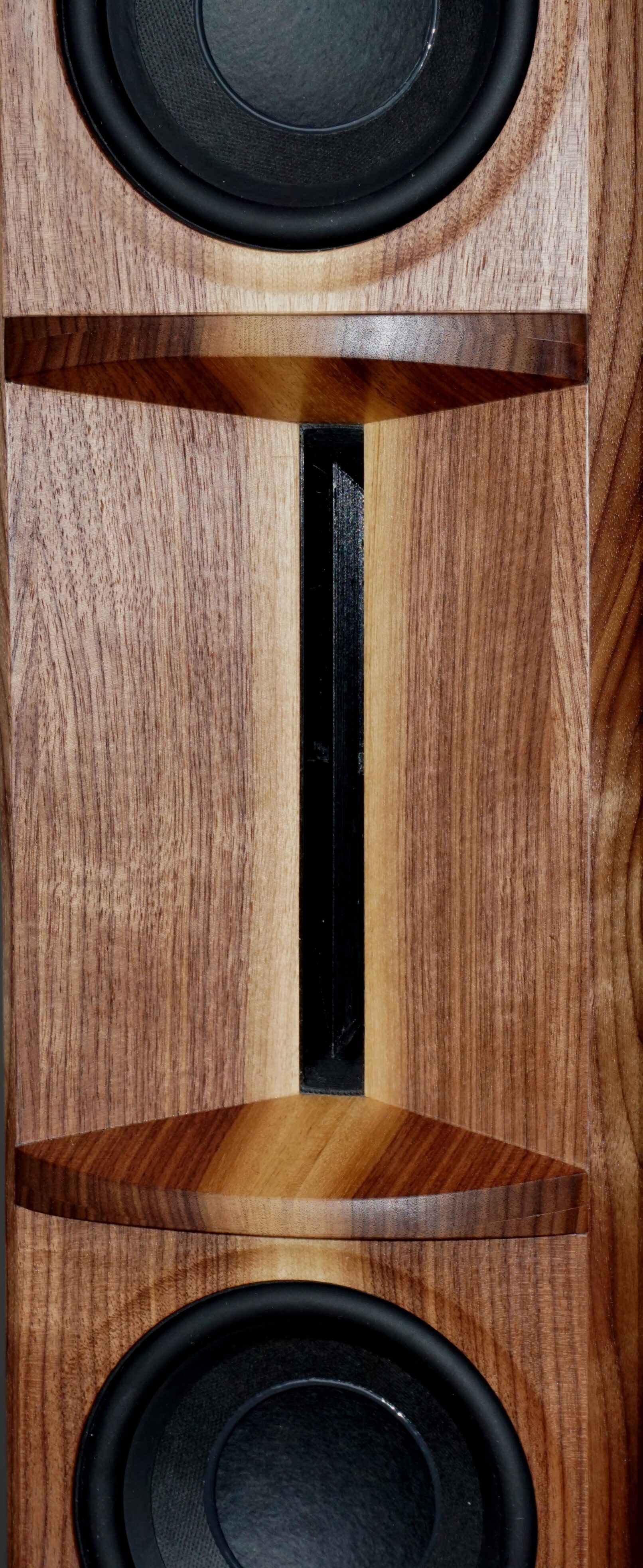

- Voor de weergave van frequenties vanaf 1,5 kHz is er gekozen voor een krachtige HF compressie driver voorzien van cilindrische waveguide*. De compressie driver heeft een ring-membraam waarmee de vervorming, die doorgaans ontstaat in het centrum van de dome, niet bestaat.
- Het grote voordeel van deze cilindrische waveguide is dat deze een afstraling heeft van slechts 30 graden verticaal. Daardoor worden reflecties via het plafond en de vloer geminimaliseerd. De muziek bereikt zo direct mogelijk je oren. Om de speakers aan te sturen, heb ik een streamer die voorzien is van Room Correctie, Maar bij het in of uitschakelen hiervan, hoor ik nauwelijks verschil. Dit zegt al genoeg denk ik.
* Een cilindrische waveguide is geen hoorn maar een waveguide die het krom afbuigende wavefront ombuigt naar een meer planair afstralend wavefront. Hiermee lijkt het wavefront meer op die van een ribbon tweeter, echter met een veel groter dynamisch bereik. - De 120 graden horizontale spreiding zorgt voor een aangenaam breed luisterbereik en tevens minimalisering van reflecties op de behuizing van de luidspreker.
- De vier 5” midrange luidsprekers zorgen voor een meer verticale bundeling van het wavefront. Daardoor sluit deze afstraling naadloos aan op die van de hoge frequenties. Deze vier drivers werken als een dubbele d’appolito opstelling, waarbij de cross-over frequentie van de binnenste drivers direct aansluit op die van de HF driver, terwijl de cross-over frequentie van de buitenste middentoners een stuk lager ligt. Hierdoor gedraagt het wavefront zich als die van een echte point-source, maar met een veel beter gecontroleerde afstraling.

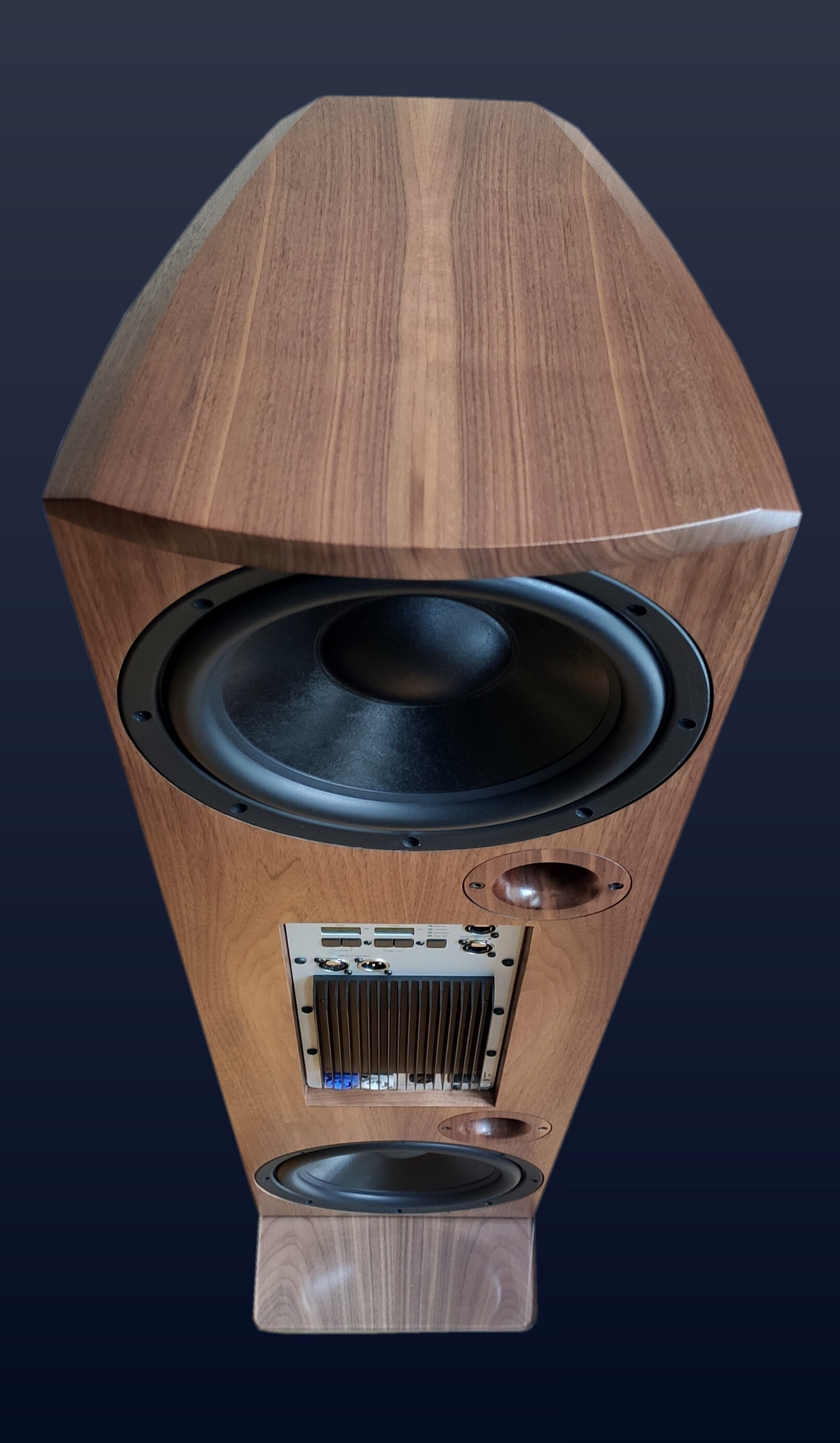

- De 2×2 10″ woofers die aan de achterzijde geplaatst zijn, zorgen voor een zeer lineaire en vooral gecontroleerde versterking van de lage frequenties. De kamer worden gelijkmatig gevuld met heel strak laag zoals we dit vaak noemen en geen wollige “boem” bass.
- Aan de achterzijde bevindt zich ook de geïntegreerde versterker met zeer geavanceerde DSP module. Drie hoog efficiënte klasse D versterkers zorgen voor maar liefst 850 Watt Rms (1500 Watt piek) waarmee de woofers en midrange drivers worden aangedreven. Een 200 Watt klasse A/B, met uitzonderlijke auditieve kenmerken, zorgt voor het vermogen van de HF driver. Er kan met minimale vervorming een SPL (1m, freefield) behaald worden van 130 dB.
- Omdat dit een actief systeem betreft met 3 efficiënte klasse D versterkers, is dit systeem relatief energiezuiniger dan de meeste passieve systemen.
Tweaken van actieve speakers
Zijn er ook nadelen aan dit actieve systeem? Ja…. Omdat de digitale aansturing zo perfect matched met de gekozen drivers, is er later niet veel meer analoog te tweaken wat betreft dure kabels, Dac’s, passieve versterkers, gouden zekeringen en noem maar op.
Maar het goede nieuws is dat de EQ van de 4 kanaals DSP real life te tweaken is totdat je er een ons bij weegt. Gewoon op je eigen laptop met de bijgeleverde KS Software die zeer gebruiksvriendelijk is. Je kunt zelf bijvoorbeeld geheel naar eigen smaak een aantal pre-sets opslaan voor diverse genres muziek. Want “mooi geluid” blijft ook een kwestie van smaak.
Ik zie op forums soms de meest gefrustreerde berichten voorbij komen van mensen die na jarenlange zoektochten nog steeds niet tevreden zijn met hun combinaties. Bespaar jezelf de moeite, en durf de stap te nemen naar een actief systeem. Je krijgt er geen spijt van.
Voordelen van actieve speakers t.o.v. passieve speakers
- Volledig digitaal: Je digitale muziekbron stuurt het volledig digitale signaal direct naar de versterkers, waarbij dus totaal geen verlies optreedt. Er is dus in het allerlaatste stadium maar 1 omzetting van het signaal, en dat is van digitaal naar analoog. Want de drivers in je speakers blijven dus analoog.
- Volledig op elkaar afgestemd: Een voordeel is dat de luidspreker en de ingebouwde versterker vanzelfsprekend al tijdens de productie volledig op elkaar zijn afgestemd voor een optimaal geluid. Je hoeft je dus nooit af te vragen of je gekozen versterker en speakers wel de meest ideale combinatie zijn.
- Energiezuinig: Passieve filters kunnen tot wel 25% energie verliezen in de diverse spoelen en weerstanden.
Wat maak ik voor verschil in deze verzadigde markt?
Bij de grote merken betaal je voor een groot deel voor de marketing. Aangezien ik een relatief kleine speler op de markt ben, bespaar ik, en jij dus ook, op dat gebied veel geld. En ja; je kunt natuurlijk gewoon speakers van de plank kopen. Maar als je écht iets unieks zoekt, gemaakt van écht hout, dan moet je bij mij zijn…
Geef aan wat je exacte wensen zijn, en we gaan rond de tafel zitten voor een prachtig ontwerp.
